[« 前の製品へ] [次の製品へ »]

価格:5,200円(税込 5,620円)

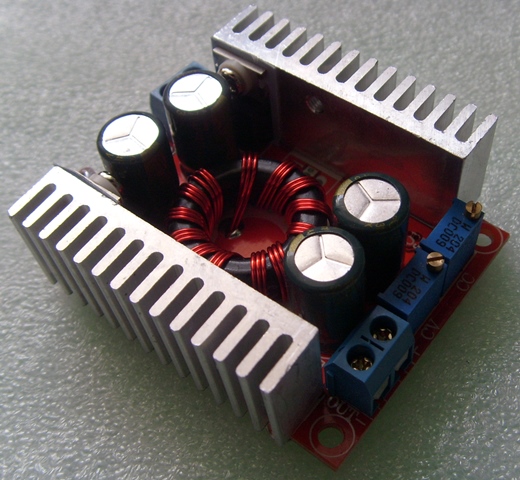

負荷電流が少ないとき定電圧で動作し、負荷の電流が増加し設定した電流を超えると定電流で動作します。このような特性の電源を必要とする応用に、蓄電池の充電器、LEDなどがあります。

  • 降圧型
  • 入力: 5-32V
  • 定電圧出力: 3V-30V(入力電圧より低い)
  • 最大定電流出力: 15A(調整可)
  • 効率:up to 98%, 同期整流
  • 非絶縁型
  • 動作温度:-40℃~+85℃

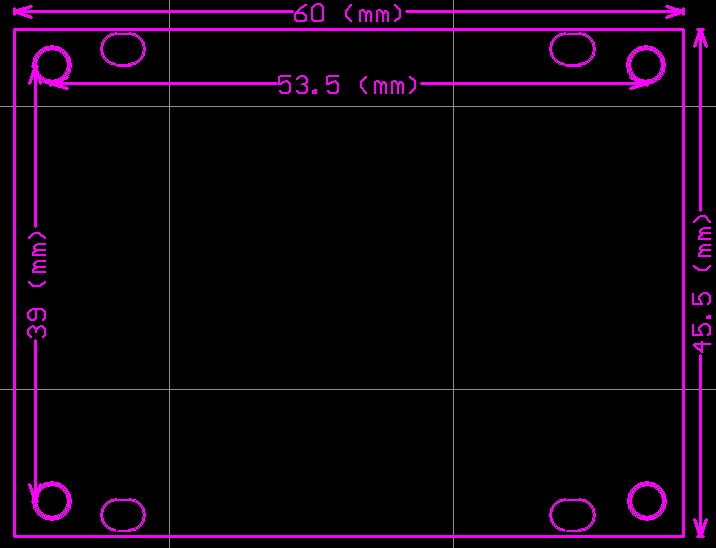

  • 外形寸法:60mm(W) × 53mm(D) × 20mm(H)
使い方
1. 負荷の動作電流と最高動作電圧を確認する。
2. 定電圧の可変抵抗(CV)をまわして、出力電圧を負荷電圧ぐらいに調整する。
3. 電流調整可変抵抗(CC)を左回りに回転して、最小電流を設定する。
4. 負荷を接続し、電流を監視する。電流調整可変抵抗を回して、負荷の動作電流に設定する。
5. ※ 絶対に出力端子が短路できません
6. 出力10A以上長期動作すれば、冷却ファンをお勧めします。
7. 電池充電の場合は、逆流防止ダイオードが必要です。
