FPGAビデオ開発キット

| コメント(0) | トラックバック(0)
コア基板価格:47,500円(税込 51,300円)


セット価格:76,000円(税込 82,080円)

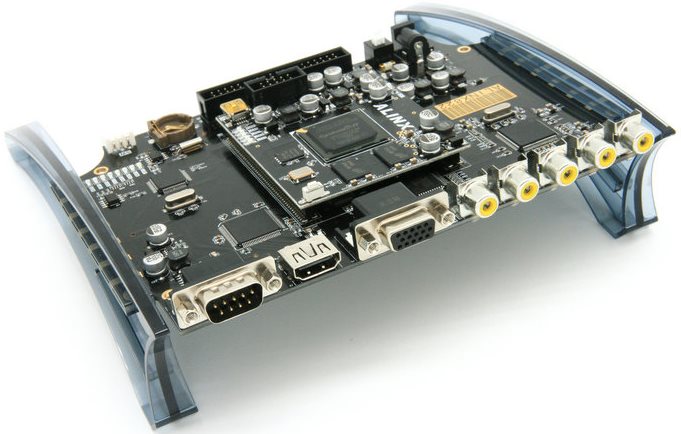

コア基板 + 拡張基板の設計

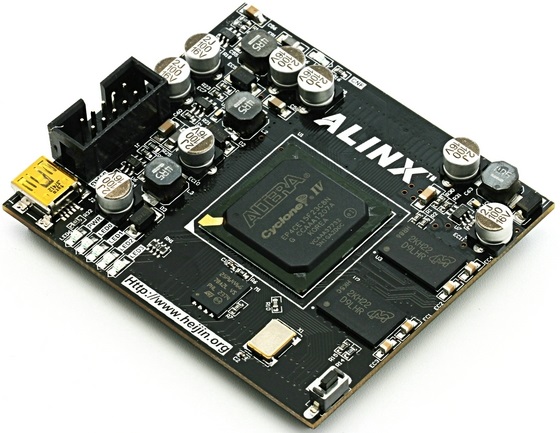

コア基板:
  • ALtera社のCyclone IV EP4CE30F23C6を搭載
  • DDR2: MT47H64M16HR × 2, 1Gb × 2; 32bitバス, 333MHz, 1080pビデオに対応
  • コンフィギュレーションデバイスM25P64(64Mbit, EPCS64とコンパチ)搭載
  • 50MHz水晶発振器を搭載
  • LED × 4


拡張基板:
  • PAL/NTSC/SECAMビデオ入力 × 4
  • PAL/NTSC/SECAMビデオ出力 × 1
  • VGA出力 × 1
  • HDMI出力 × 1
  • SDカード・スロット × 1
  • RTC × 1
  • I2C EEPROM 24LC04
  • ARM/Cortex-M3 STM32F103を搭載
  • 40pin拡張コネクタ

入門サンプル:
  • DDR2テスト
  • VGAでcolor barを出力
  • HDMIでcolor barを出力
  • ADV7171でcolor barを出力
  • TW2867で入力、ADV7171で出力
  • RGBをYcbcrに変換
  • Ycbcr444をYcbcr422に変換
  • HDMI でYcbcr colour barを出力
  • YcbcrをRGBに変換


高級サンプル:
  • 4ch ビデオ入力、VGAで4画面表示
  • 4ch ビデオ入力、HDMIで4画面表示
  • VGAでPIP
  • HDMIでPIP
  • 以上のサンプルを統合して、シリアルポートのコマンドで切り替える。
