Cyclone IV開発キット

| コメント(0) | トラックバック(0)
価格:コア基板13,500円(税込 14,580円)


価格:セット24,200円(税込 26,140円)

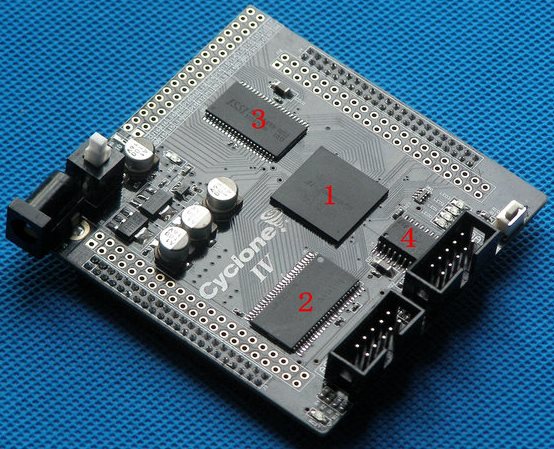

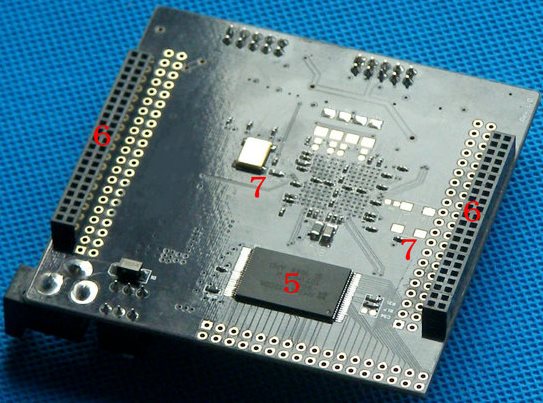

Cyclone IVコア基板
1. FPGA: EP4CE15F17C8N
2. SDRAM: 256Mbit
3. SRAM: 4Mbit
4. シリアルFlash: 64Mbit(EPS64)
5. Flash: 32Mbit
6. 2mmピンチのコネクタ
7. 40M/50MHzダブルクリスタル発振器(写真は1個実装しているが、出荷は全部実装している)
8. 2.54mmピンチの拡張ピン、110個IOポート
9. ユーザLED × 4
10. サイズ: 76mm × 76mm

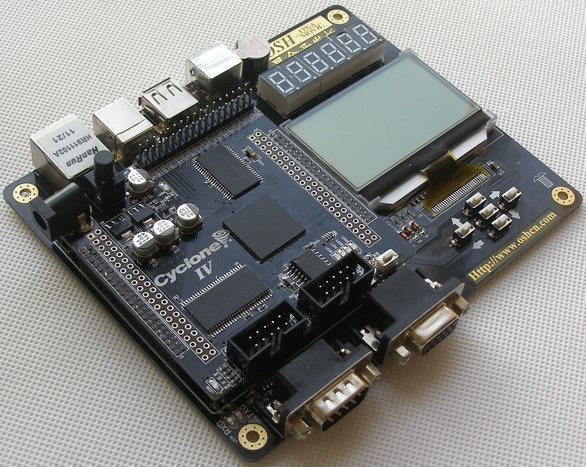

Cyclone IV拡張基板
  • LANを搭載、ENC28J60
  • USB Host/Device, CH376。USBメモリに対応。
  • 128x 64液晶(LCD), ST7565Pコントローラ
  • RTC, DS1302
  • EEPROM, 512*8bitの24LC04
  • PS/2, RS232, VGA, ブザー
  • 7セグメントLEDx6
  • ユーザボタンx5
  • ---------------付属品---------------
  • CPLD/FPGA用のUSBダウンロード・ケーブル(USB Blaster)
  • 5V電源アダプタ
  • RS232ケーブル


出荷の様子

関連製品:高速AD/DAモジュール
