価格:1,890円(税込 2,040円)

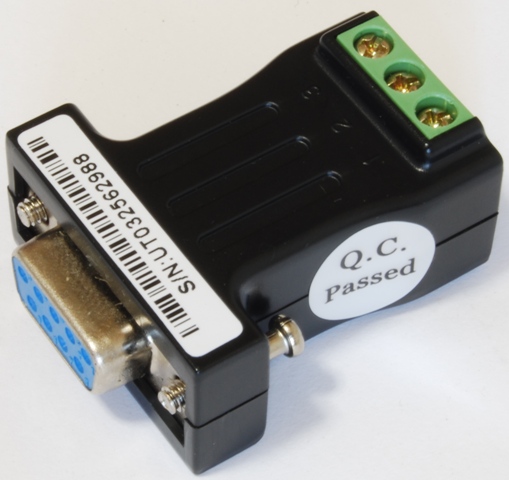

  • RS232C⇔RS485変換器端子台型、RS232ポートから給電、外部電源が不要。
  • RS232Cで出力されるデータをRS485(半二重)信号へ双方向で変換する。
  • 制御信号(RTS,DTRなど)を使用せずに透明通信、元のプログラムを変更しないまま直接使える。
  • RS232C側コネクタにDsub9Pを搭載。RS485側コネクタには端子台(3P)。
  • 通信スピード:300bps~115200bps
  • 通信距離:1200m
  • 外形寸法: 42mm × 33mm × 17mm
  • 動作温度:-25℃~70℃
RS485端子台信号RS485信号線
1T/R+RS485(A+)
2T/R-RS485(B-)
3GNDGND
一部の3.3VのマイコンシステムのRS232ポートの給電能力が弱いので、変換器のRS232の4番ピン或いは7番ピンで6V~9V追加給電が必要です。

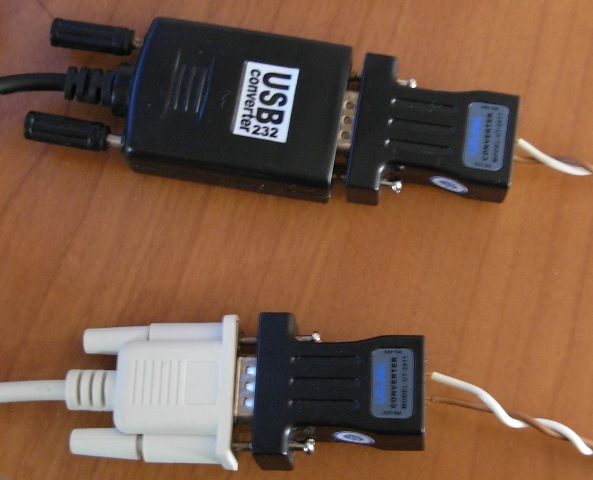

RS232⇔RS485変換器で接続する風景。一つはパソコンのシリアルポート、もう一つはUSBシリアルポート。二つのRS232⇔RS485変換器の端子を1対1, 2対2接続する。

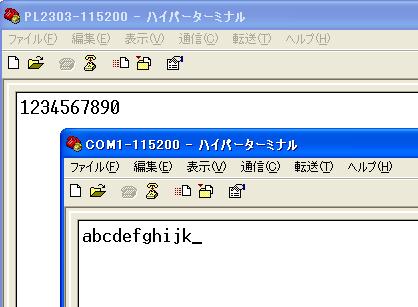

パソコンで二つのハイパーターミナルを開きます。この二つのハイパーターミナル間に通信できます。
