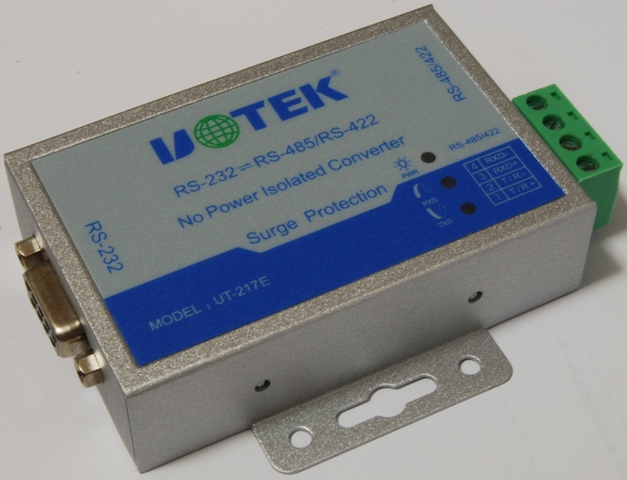

RS232⇔RS422/485絶縁変換器（外部電源不要）

日新テクニカ (2010年7月29日 21:24) | コメント(2) | トラックバック(0)
価格：6,650円(税込 7,315円)

個
  • RS232C⇔RS422/485絶縁変換器端子台型、RS232ポートから給電、外部電源が不要。
  • RS232Cで出力されるデータをRS422(全二重)/485（半二重）信号へ双方向で変換する。
  • 制御信号(RTS,DTRなど)を使用せずに透明通信、元のプログラムを変更しないまま直接使える。
  • RS232C側コネクタにDsub9Pを搭載。RS422/485側コネクタには端子台（4P）、、RJ-45の2種類搭載し、作業性と現場適応性を大幅に改善しました。
  • 全信号ライン・サージアブソーバーによる過電圧保護回路付です。
  • 絶縁電圧：2500Vrms
  • 通信スピード：300bps~115200bps
  • 通信距離：1200m
  • 外形寸法: 93mm × 74mm × 22mm, アルミケース
  • 動作温度：-25℃~70℃
4P端子台RJ45信号線RS422配線RS485配線
11T/R+送信A+RS485 A+
22T/R-送信B-RS485 B-
33RxD+受信A+NA
46RxD-受信B-NA
4,5,7,8GNDGNDGND

トラックバック(0)

トラックバックURL: http://www.nissin-tech.com/kanri/mt-tb.cgi/136

コメント(2)

NDD新潟　星 | 2012年4月22日 13:37 | 返信

RS232-RS422/485絶縁変換器(外部電源不要)ですが、質問です

"RS232ポートから給電"とありますが、RS232ポート側信号は何が必要ですか?
また工業用製品として保証可能ですか?

Author Profile Page 日新テクニカからNDD新潟　星への返信 | 2012年4月22日 16:01 | 返信

Q："RS232ポートから給電"とありますが、RS232ポート側信号は何が必要ですか?
A：RS232ポート側信号はTxDが十分です。

工業用製品として保証しております。
