[« 前の製品へ] [次の製品へ »]

価格:45,700円(税込 49,360円)

ハードウェアのマニュアル

Linuxのマニュアル

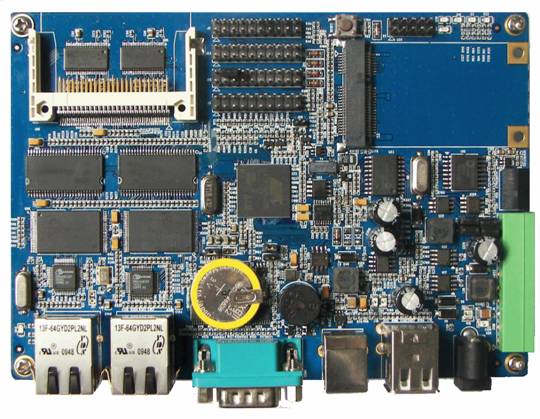

  • ARM926EJ-Sコアを採用したAtmel社のAT91SAM9G20、400MHz
  • NandFlash 128MB, SDRAM 64MB
  • 10/100Base-T Ethernetx2
  • 絶縁型CAN2.0B, RS485/422を持つ
  • 広い入力電圧範囲:8.4~15.6V
  • 広い動作温度範囲:-10℃~70℃
  • 搭載したOS:Linux-2.6.30
  • CANドライバとサンプルを提供
クラス 機能 説明
プロセッサー CPU AT91SAM9G20, ARM926EJ-S, 400MHz
RAMSDRAM64MB
ROMNorFlash4MB
NandFlash128MB
EEPROM2Kb
通信機能UsartDEBUG:RS232(3 lines,can be used for communication)
COM0:def RS232/TTL 5lines
COM1:def RS485/RS422(絶縁)RS232/TTL 5 lines
COM2:def RS232/TTL 5 lines/integrate to MiniPCI
COM3:def RS232/TTL 3lines
COM4:def RS232/TTL 3lines
COM5:def RS232/TTL/ 3lines
CAN-Bus1xCAN-Bus2.0 bus (data and power 絶縁)
SPIIntegrate to MiniPCI connector
LAN10/100Mbps,DM9161BIEP
Ext LAN10/100Mbps,DM9000CIEP extended
USB Host2xUSB 2.0 Host, one integrate to MiniPCI connector
USB Device1xUSB 2.0 Device
InputADC4 channels 10bit AD
MiniPCISDIO, SPI, UART, USBUsed for expanding 3G, GPS, GPRS/GSM, CDMA, WiFi/BT modules
DebugJTAGDebug connector
MemorySDIOIntegrate to MiniPCI
CF cardTrue IDE mode
ControlGPIO8xGPIOs
OthersResetHardware Reset Key
Status indicatorGPIO
Watch dogExternal independent watchdog
RTCBackup battery power supply
Power8.4~15.6V input,12V default
BuzzerIO control
