変換モジュール 価格:2,500円(税込 2,700円)


開発キット 価格:6,500円(税込 7,020円)
説明書
関連の資料とツール

シリアル⇒Wi-Fiモジュールは、既存のイーサネットデバイスをWi-Fi対応にできるワイヤレスLAN組込シリアルデバイスサーバです。モジュールを使用する際に複雑なRFに関するノウハウを必要とせずにシリアルデバイスをワイヤレスイーサネットネットワークに接続することができます。セキュアなデータ転送のために802.11ラジオ仕様に基づく暗号化をサポートしています。

Transparent(透過)モードがあるので、このモジュールを使うとバーコードリーダーや、RFIDリーダー、秤、マルチメーター、 GPSレシーバー、自動販売機、センサーなどのほとんどすべてのRS232デバイスを WiFi経由でインターネットにワイヤレスで接続できます。

  • 3線シリアルポート、3.3V TTLレベル、ボーレート対応: 1200~115200bps。
  • 無線802.11b/g/n、周波数2.4~2.4835G、チャネル1~14、空中電力15~18dBm
  • PCBアンテナ(デフォルト)または外付けアンテナ
  • WEP/WPA-PSK/WPA2-PSK/TKIP/AES暗号に対応
  • SmartLinkまたは手動で無線APを接続
  • 無線APとして使える。
  • TCP Server、TCP Client、UDP Server、UDP Clientに対応。
  • DHCP、DNSに対応
  • シリアルポートまたはUDPでatコマンドでパラメータを設定する;設定用ツールを提供。
  • IPスキャナーがある、変換器のIPアドレスを忘れた場合も設定できる。
  • PIC/AVR/H8/SH/ARMなど8/16/32ビットのマイコン簡単に使えます。Transparent(透過)モードでプログラムが必要ないです。
  • GPIOポート× 3
  • CE/FCC認証,ROHSに対応
  • 供給電源:3.3V DC

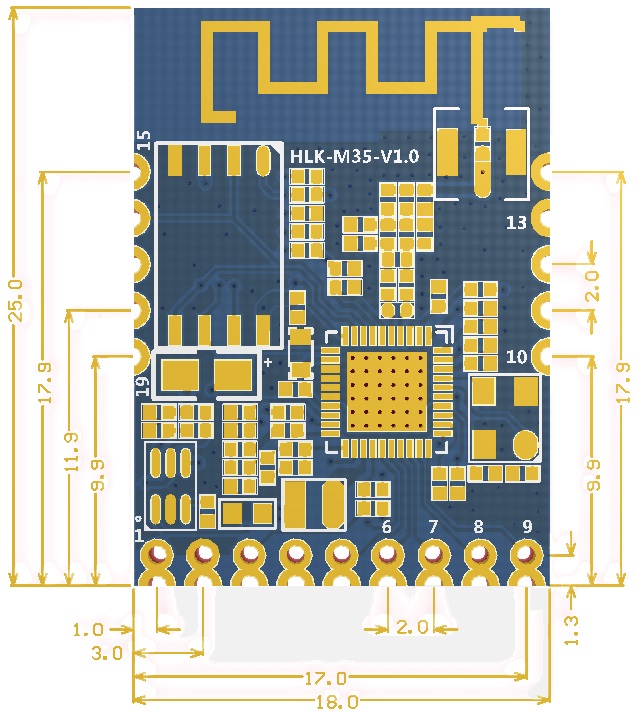

  • 外形寸法:18×25×2.5(mm)。
  • 動作温度:-20℃~70℃

AP動作モード

STA動作モード

開発キット

M35-pin.jpg M35-size.jpg

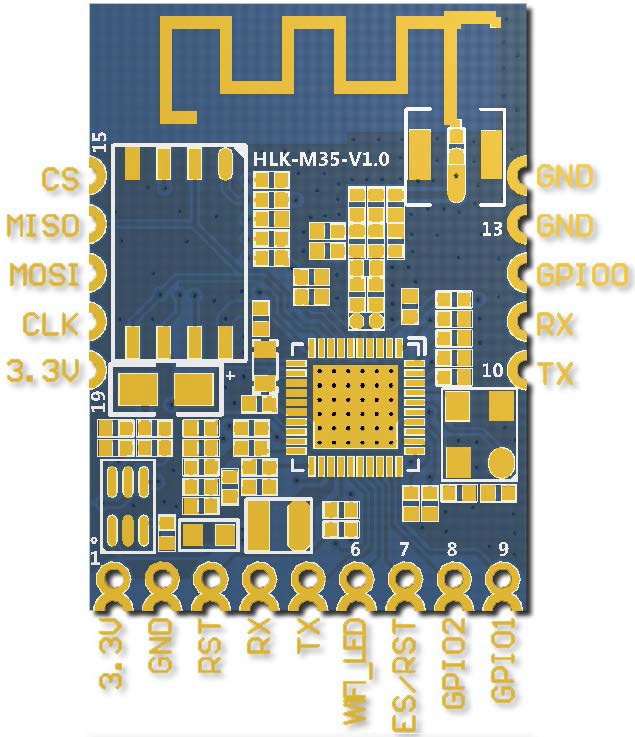

Pin NoSignal TypeDescription
13.3VSupply Voltage, 3.3V+/-10%
2GNDAnalogue Ground
3RSTModule reset pin, Active low
4RXUart rx pin,Input
5TXUart tx pin,Output
6WiFi_ledWiFi Led
7ES/RSTExit/Default/Update
8GPIO2General GPIO
9GPIO1General GPIO
10TXUart tx pin,Output Connected with Pin5
11RXUart rx pin,Input Connected with Pin4
12GPIO0General GPIO
13GNDAnalogue Ground
14GNDAnalogue Ground
15CSAnalogue Pin(Reserved)
16MISOAnalogue Pin(Reserved)
17MOSIAnalogue Pin(Reserved)
18CLKAnalogue Pin(Reserved)
193.3VSupply Voltage, 3.3V+/-10%,Connected with Pin1


設定ツール

ネット中の変換モジュールを探すツール

シリアルTCP/UDPデバッガー

SmartLink(Androidアプリ、ソースを提供;iphone版もある)
