STM32F429/Cortex-M4コア基板

| コメント(0) | トラックバック(0)
コア基板価格:
9,800円(税込 10,580円)



7"液晶付けセット価格:
35,800円(税込 38,660円)

マニュアル
関連資料とソフト

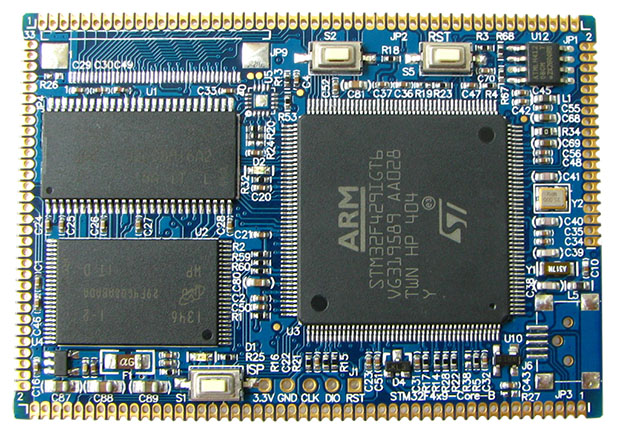

コア基板
  • ST社のSTM32F429(Cortex-M4, 180MHz, 2MB Flash, 256KB RAM, RGB LCD I/F)を搭載。
  • 128MBit SDRAM(16Bit), 4Gbit NAND Flash
  • I2C EEPROM(24C08)

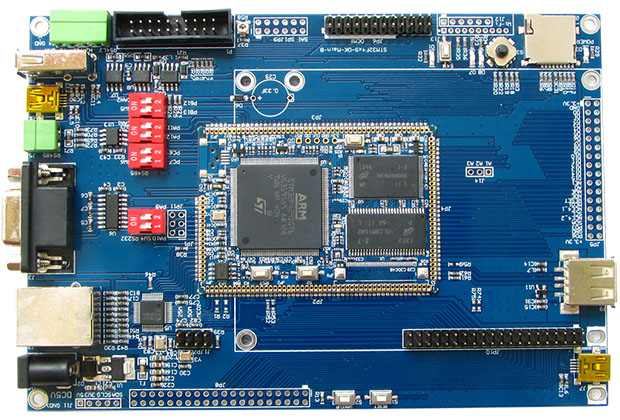

拡張基板 ext429.jpg
  • SDカードスロット(4bit)
  • 20ピン2.54mmJTAG
  • 10/100M Ethernet(DP83848)
  • USB2.0(Full speed)Device, Host × 2
  • USB2.0(Full speed)Host × 2
  • RS232 × 1
  • RS485 × 1
  • CAN2.0 × 2
  • オーディオI/F、カメラI/F(OV2640に対応、カメラモジュールは別売)
  • 8bitまたは12bit DCMI
  • ユーザボタン、LED
  • 16bit拡張バス。

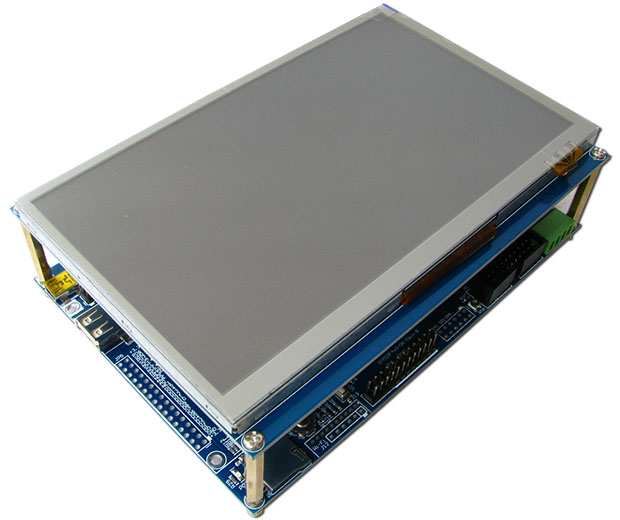

7インチタッチパネル液晶(分解能800×480)付のセット
MINI STM32F429IG-set.jpg
使えるOS:
μC/OS-III -- V3.03.01;
RTX -- V4.20;KeilのOS;
FreeRTOS -- V7.6.0;http://www.freertos.org。

ファイルシステム:
RL-FlashFS -- V4.22;Keilのファイルシステム,FAT12/16/32に対応,SDカード、Nand Flash、USBメモリが使えます,Nand Flashの管理機能があります。
FatFs -- R0.10; http://elm-chan.org/fsw/ff/00index_e.html

ネットワークプロトコル:
RL-TCPnet -- V4.23; Keilのネットワークプロトコル
Lwip -- V1.4.1;http://savannah.nongnu.org/projects/lwip/

GUIライブラリ:
STemWin -- V5.22;μC/GUI環境,http://www.segger.com/emwin.html

USBプロトコル:
RL-USB -- V4.22;Keilのプロトコル,デバイスはADC、CDC、HID、MSCに対応,ホストはHIDとMSCに対応する。
STM32Cube-USB -- V2.0.0;ST社によって開発されたUSBプロトコル,デバイスはAUDIO、CDC、CustomHID、HID、MSCに対応,ホストはAUDIO、CDC、HID、MSC、MTPに対応,ソースコードを提供しております。

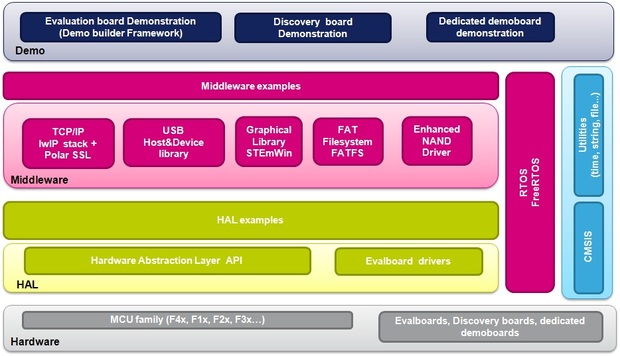

STM32CubeF4に対応する
