Zigbeeシリアル変換器(CC2530F256)

| コメント(5) | トラックバック(0)
  • TI社の新型ZigbeeコントローラCC2530F256を搭載, 内蔵MCU51マイコン, 256K Flash
  • プロトコル:Zigbee2007、自動的にZigbee MESH Networkを構築。
  • シリアルボーレート:9600,19200,38400(デフォルト),57600,115200
  • 周波数:2.4GHz(2460MHz)、シリアルコマンドで通信チャネルを変更可(2405MHz-2480Mhz, Step: 5MHz)
  • 受信感度:-110dBm
  • 通信距離:最大1600m
  • 動作温度:-40℃~85℃
  • 動作電流:送信150mA(最大), 受信55mA(最大),
  • CoordinatorとRouter、どちらも設定可
  • 通信ポート:RS232/RS485/USBシリアル、透過通信可、既存の有線RS232/RS485システムをZigbee無線通信に変更できる。
  • 電源:DC5-12V、またはUSB給電
  • 外形寸法:70×50×24mm※突起物は除く

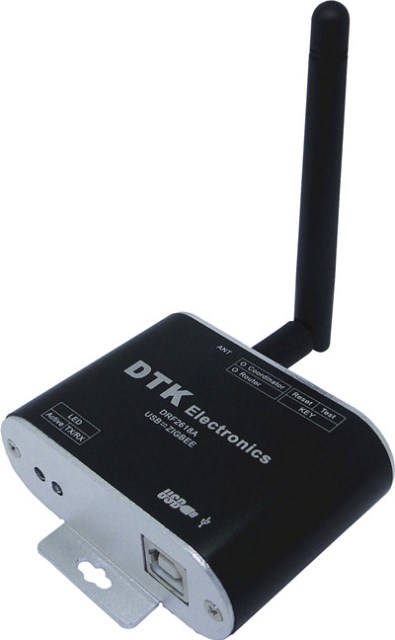

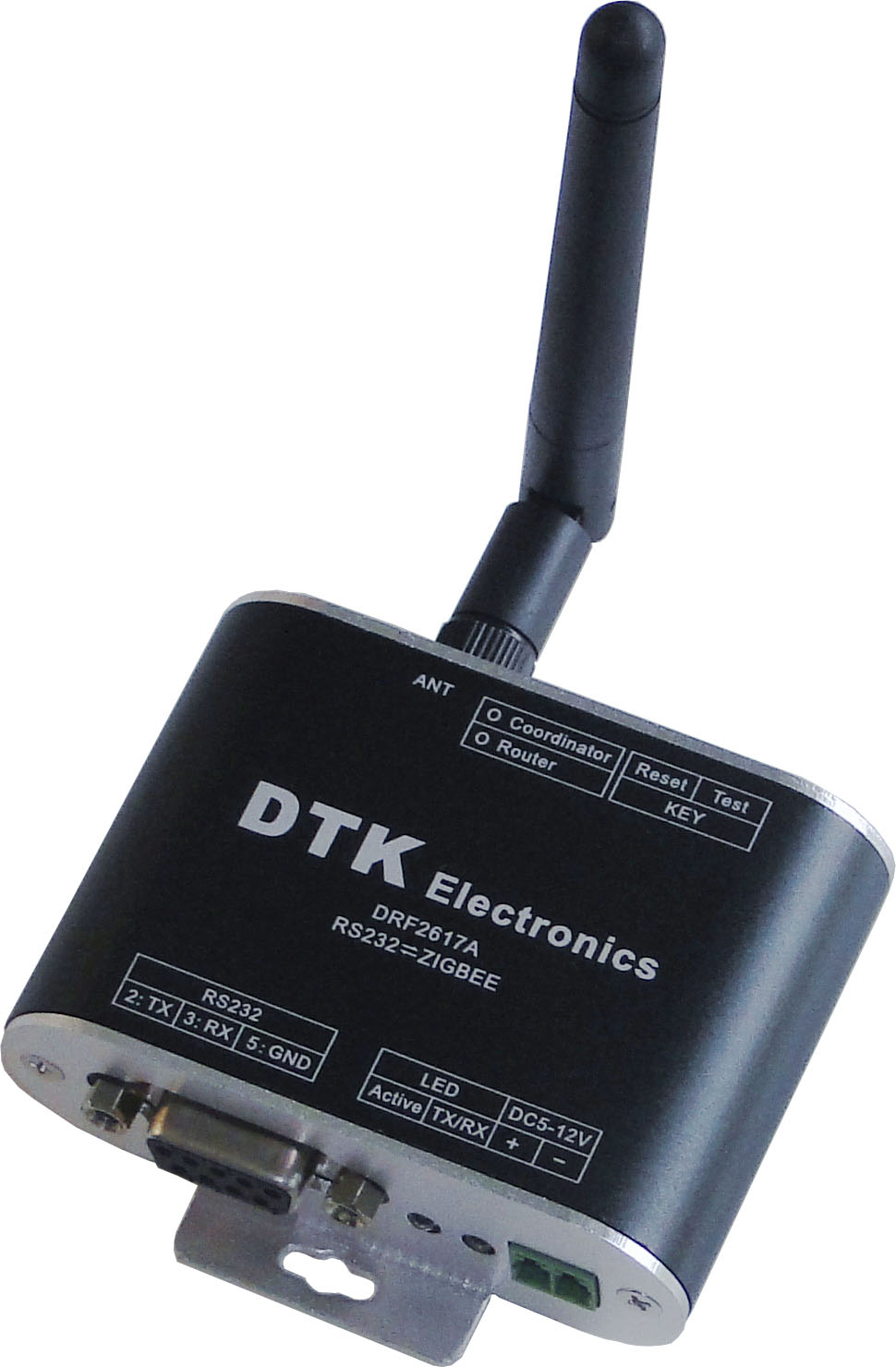

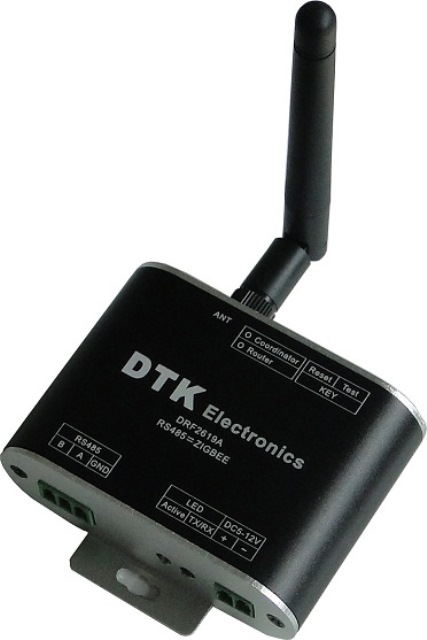

RS232型RS485型USBシリアル型(PL2303)
価格:6,900円(税込 7,450円)
個(RS232型)
価格:6,900円(税込 7,450円)
個(RS485型)
価格:6,900円(税込 7,450円)
個(USB型)

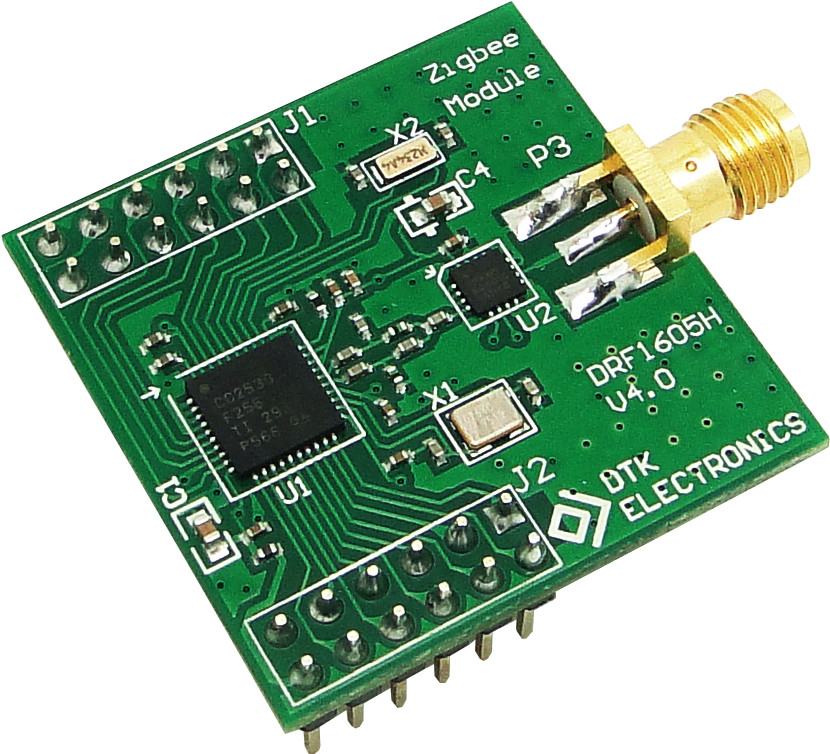

Zigbeeシリアル変換モジュール
  • 拡張ピン:2.54mmピンチ
  • 給電電圧:2.6-3.6V
  • 動作電流:送信120mA(最大), 受信45mA(最大)
  • シリアルポート:3.3V TTL
価格:4,000円(税込 4,320円)

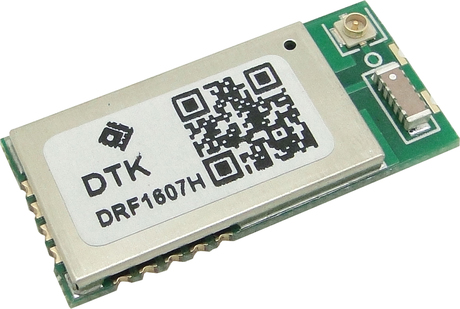

  • 拡張ピン:2mmピンチ
  • 給電電圧:2.6-3.6V
  • 動作電流:送信120mA(最大), 受信45mA(最大)
  • 通信距離:内蔵アンテナ最大400m(デフォルト), 外附けアンテナ最大1600m
  • シリアルポート:3.3V TTL
価格:4,000円(税込 4,320円)

MESH.jpg CはCoordinator、RはRouter、Zigbeeシリアル変換器は自動的にZigbee MESH Networkを構築する。Cと任意Rの間に、自動的にルータを検索して、無線シリアルで透過通信する。
詳しくのはこちらをご参照ください。
