価格:9,500円(税込 10,260円)

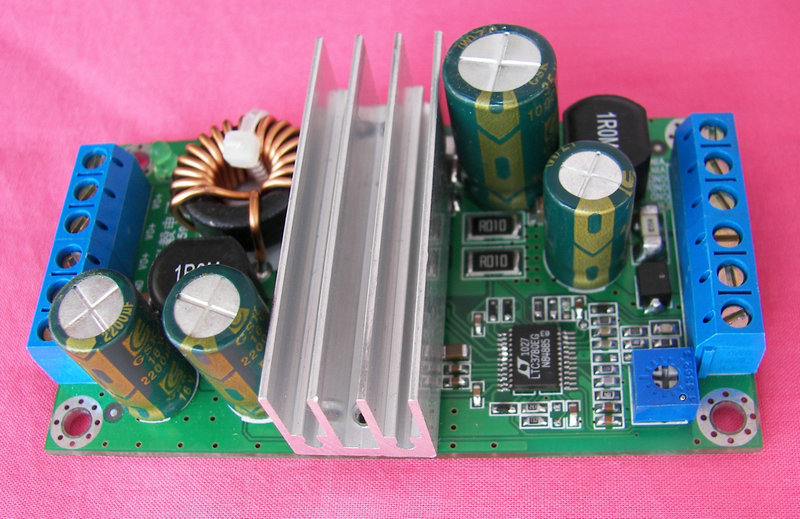

  • LINEAR社の高効率の同期整流式4スイッチ昇降圧コントローラLTC3780を搭載する。
  • 単一インダクタ・アーキテクチャにより、出力電圧を下回る/上回る、あるいは等しい入力電圧での動作が可能
  • 同期整流:最大98%の効率を達成
  • 入力: 6~28V
  • 出力: 0.8~22V(調整可), 連続出力電流10A、最大電流12A(入力14V, 出力12V)
  • スイッチ周波数200KHz
  • 非絶縁型
  • 動作温度:-40℃~+85℃
  • 外形寸法:85mm(W) × 48mm(D) × 25mm(H)

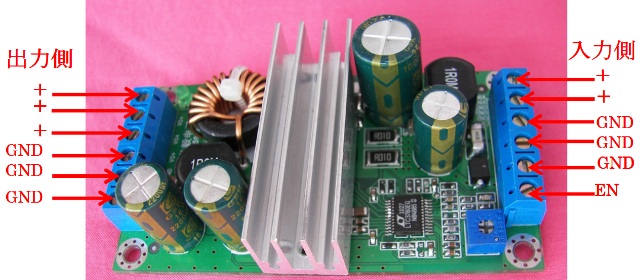

接線図:

トラックバック(0)

トラックバックURL: http://www.nissin-tech.com/kanri/mt-tb.cgi/214

コメント(4)

こちらのコンバータの重量はどれくらいですか?

要望です
1.ケースに入れるか、入るケースを販売して下さい。
2.短絡と過電流保護機能があると完璧ですのでご検討下さい。
3.入力電圧制御ができると助かります、車でバッテリー充電したいので・・・
4.出力電流30A、最大電流40Aは欲しいと思いますので今後ご検討下さい。
  アンプ等では容量が少なすぎて使い物になりません。
5.車で使う場合、出力は12V~15V・入力は10.8~16V(28V)が良いと思います。
6.オルタネーター・他のノイズ除去機能も絶対に付加して頂きたい機能です。

宜しくお願いします。

基盤の表示が間違っている。中央のGNDとVin+の部分、
表示:EN GND GND Vin+ Vin+ Vin+
訂正:EN GND GND GND Vin+ Vin+
直さないと、電源飛ばす人が居るよ!
