価格:15,000円(税込 16,200円)

Kane BeBe FPGA/Cyclone II EP2C8Q208ボードの回路図
Kane BeBe FPGA/Cyclone II EP2C8Q208のマニュアル

関連資料とサンプル

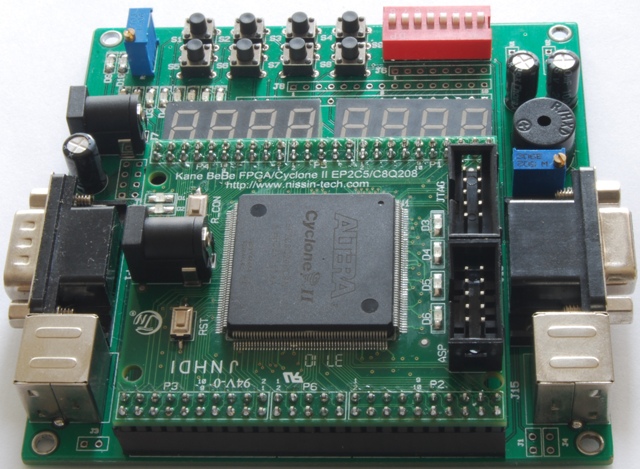

コア基板Kane BeBe FPGA/Cyclone II EP2C8Q208
  • EP2C8Q208搭載
  • NIOS II ソフトプロセッサ搭載
  • 4層基板、信頼性が高く
  • コンフィギュレーションデバイスEPCS4(4Mbit)搭載
  • SDRAM(64Mbit)搭載
  • 50MHz水晶発振器搭載
  • すべてのI/Oを2.54mm拡張ヘッダで引き出され, 蛇目基板が使える。
  • 5V電源、電源指示LED付き
  • 3.3V/1.2Vレギューレータ搭載
  • JTAGとASPコネクタ
  • ユーザLEDとユーザボタン
  • 回路図を提供しております
  • サンプルのソースコードを提供しております。
  • 外形寸法: 60mm × 64mm
前世代FPGA/Cyclone IIボードからの進化点:

Kane BeBe FPGA/Cyclone II EP2C8Q208前世代ボード
サイズは64×60mmと超コンパクト110×70mm
4層基板、信頼性が高く2層基板
拡張ヘッドの位置は2.54mmの整数倍なので、市販の蛇目基板が使える市販の蛇目基板が使えない
拡張ピンは裏面なので、簡単に自分のボードに組み込む拡張ピンは表面なので、製品として使いにくい


多機能拡張基板:

多機能拡張基板の回路図
  • LED x 8
  • 8ビットDIPスイッチ
  • ボタン x 8
  • PS2 x 2、キーボード又はマウスを接続可
  • VGA x 1
  • RS232 x 1
  • 1602液晶I/F x 1
  • 7セグメントLED x 8
  • Beep x 1
  • A/D x 1(TLC549)
  • D/A x 1(TLC5620)
  • 温度センサー(DS18B20)
  • RTCモジュール(PCF8563)
  • 12864液晶I/F x 1
  • NOKIA5110液晶I/F x 1
