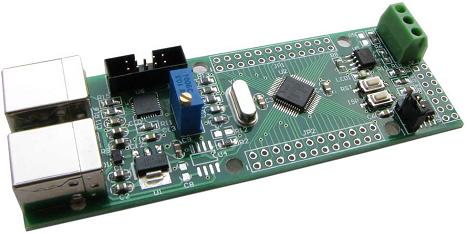

NXP ARM/Cortex-M3 LPC1343 USBマイコンボード

新バージョン

価格：5,980円(税込み)

Cortex-M3/LPC1343 USBマイコンボードのマニュアル

NXP社の最新オンチップUSBドライバ搭載のマイコンLPC1343 USBマイコンを搭載、LPC13xxシリーズの最高性能：72MHz、32KB Flash、8KB SRAM
コアはARM社のCortex-M3を採用しています。
超低消費電力：4mA@12MHz，17mA@72MHz
USB2.0 Full speed, USBコントローラはUSB-IF(USB Implementors Forum)認定のオンチップUSBドライバであり、USBの四つの転送タイプをサポートします。
USBドライバはMass StorageとHuman Interface Deviceの両方を利用できます。
CPUのすべてのピンを2.54mm拡張ヘッダで引き出されます。
RS232 × 1, RS485 × 1
標準20PINのJTAG/ICE
ユーザーLED × 4
ユーザーボタン× 3
8ch 8bit A/D、A/D入力ボリューム× 1
I2C(EEPROM 24C04)、SPI(SPI Flash 16~32MB, 未実装)ポート
1602液晶インターフェース
USBまたはRS232経由でプログラムライターなしで書き込めます。
外形寸法: 55×103(mm) ※突起物は除く
USBポート給電
uClinux/Linuxを搭載するARM7/ARM9シリーズと一緒に動けます。
