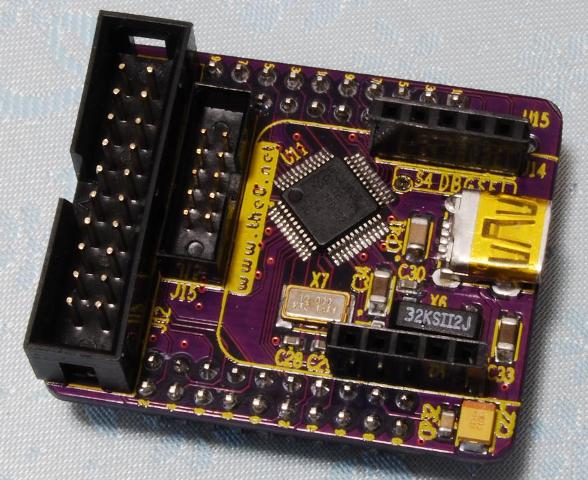

ARM7TDMI/LPC2103モジュール

| コメント(0) | トラックバック(0)

価格:1,500円(税込 1,620円)

LPC2103はLPC2148のサブセットなので、LPC2148のプログラムがほとんど直接に実行できます。LPC2148より安いです。

  • ROMの書き換え回数10万回、事実上の無制限、データ保持20年。
  • ARM7TDMI-Sコアを採用したNXP社のLPC2103(周波数70MHz,32KB FlashROM, 8KB SRAM, 2×SPI, 2×I2C, PWM, 10ビットADC 8ch,2×USART,2×32ビット・タイム, RTC)。
  • I/Oポートは5Vトレラントのため、5V系ロジックを直結できます。
  • 3.3Vレギュレータ内蔵
  • サブクリスタル付(32.768kHz)
  • 20P標準JTAG端子
  • miniUSBコネクタ ×1(給電用)
  • EasyNIC(ENC28J60)を直結できます。
  • SPI液晶コネクタ×1
  • 外形寸法: 43×37(mm) ※突起物は除く
  • USBポートで給電、電源指示LED付き
LPC2103モジュールの回路図とサンプル

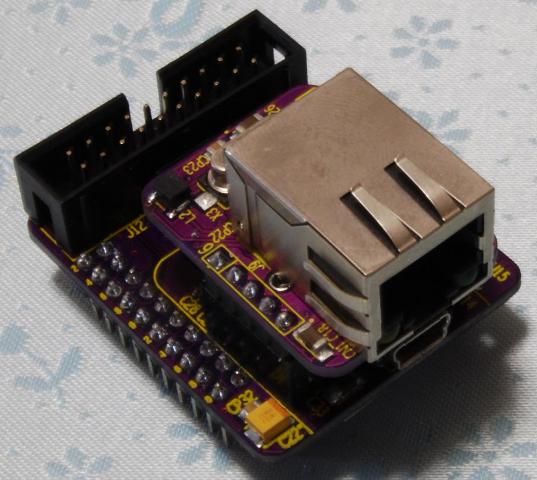

EasyNIC(ENC28J60)を直結する様子
