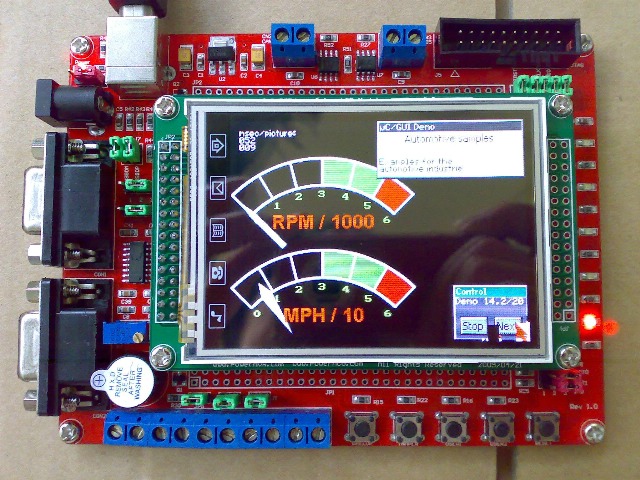

3.2"タッチパネルTFT液晶付けNEW-STM32F103Z

日新テクニカ (2009年10月17日 18:02) | コメント(2) | トラックバック(0)

価格：14,000円(税込 15,400円)

個
マニュアル：new-STM32F103z-manual.pdf
  • ARMコア新系列プロセッサーCortex-M3を採用したSTマイクロエレクトロニクス社のSTM32F103ZET6(周波数72MHz,512KB Flash, 64KRAM，12Bit A/D、D/A;PWM、CAN、USB、SDIO、FSMCなど)
  • 外付け512KB SRAM, 2MB NOR FLASH, 128MB NAND FLASH, 2Kbit EEPROM(24L02), 16Mbit SPI Flash(AT45DB161D)
  • 大迫力の3.2"タッチパネル付けのTFT液晶モジュールを搭載、解像度は240(W)*320(H)、8/16bitバス直結、SDカードソケット付け
  • CPUのすべてのI/Oを2.54mm拡張ヘッダで引き出されます。
  • RS232 × 2
  • RS485 × 1
  • CAN2.0 × 1
  • USB2.0 device ×1
  • 標準20PINのJTAG/ICE
  • ADテスト用のボリューム
  • ユーザーLED × 5
  • ユーザーボタン× 4
  • ブザー× 1
  • A/D, D/A, PWM入出力端子
  • 外形寸法: 130×100(mm) ※突起物は除く
  • 電源：5VまたはUSB給電、電源指示LED付き
サンプルが増加中......
  • TFT液晶デモ
  • EEPROM 24C02テスト
  • 16Mbit SPI Flash AT45DB161Dテスト
  • STM32F10x_DSP_Lib_V2.0.0
  • SysTick
  • ADC
  • CAN
  • 外部割込み
  • GPIO
  • NAND
  • NOR
  • RTC
  • SDIO
  • SRAM
  • NANDまたはSDをUSBメモリに変身
  • uCGUIデモプログラム
  • STM32_uClinux
