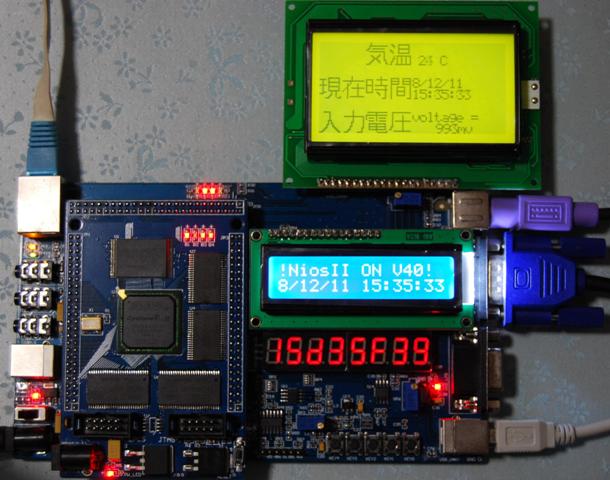

FPGA/Cyclone II: EP2C20F484+V4拡張I/F基板

日新テクニカ (2009年11月 2日 16:20) | コメント(0) | トラックバック(0)
価格：49,800円(税込み)

個
マニュアル：FPGA-Cyclone-V4.pdf
Cyclone II搭載ブレッドボードEP2C20F484
  • EP2C20F484搭載
  • コンフィギュレーションデバイスEPCS4(4Mbit)搭載
  • SDRAM 16MB, SRAM 1MB, Flash 8MB
  • 50MHz水晶発振器搭載
  • JTAGとASPコネクタ
  • ユーザLED X 4
  • 5V電源、電源指示LED付き
  • 6層基板
V4拡張I/F基板
  • 10/100M Ethernet DM9000AE X 1
  • ユーザーボタン ｘ 5
  • PS2 ｘ 1
  • VGA ｘ 1
  • RS232 ｘ 1
  • 1602液晶I/F ｘ 1(液晶別売)
  • 128X64液晶I/F ｘ 1(液晶別売)
  • 7セグメントLED ｘ 8
  • USBデバイス(CP2102)
  • USB2.0デバイス(CY7C68013)
  • AD(ADS7822), DA(TLC5616)
  • 温度センサー(LM75)
  • EEPROM(24C08)
  • RTC(PCF8563)
  • ブザー X 1
  • SDカードソケット
  • 音声入出力
資料とサンプル
FPGA実験：VHDLとVerilog HDLのサンプル、両方を提供いたします。
  • FPGA_LED；
  • 7セグメントLED7；
  • PS2キーボード；
  • ブザー音楽；
  • LCD表示;
  • UART通信；
  • VGA;
  • I2CのEEPROM；
  • AD、DA；
NIOS SOPC実験：
  • SOPC_LED:一番簡単なNiosシステム。
  • SOPC_LED_BF:Flashの書き込み。
  • タイマーの割り込み；
  • キーボードの割り込み；
  • DMA転送；
  • UART通信；
  • PWM；
  • PS2キーボード；
  • タイマーの割り込みでブザーの音楽を生成；
  • LCD1602表示，HAL　APIドライバを提供し，標準のCライブラリでアクセス。
  • LCD12864表示，ドライバを提供します。
  • VGA表示，DMA転送を使って，モニターで8色320＊240の英文，漢字，画像，動画など。
  • RTC PCF8563。
  • I2CのEEPROM。
  • LAN通信：simple_socket_serverとWeb server；
  • AD；
  • DA；
  • avalonバスの7セグメントLED7；
  • NIOSの自定義命令；
  • NIOSの浮点命令；
  • デュアルNiosII　CPU；
  • uCOSII；
  • uClinux
  • 8051マイコンをFPGAに移植。
付属品：
CDとUSBダウンロードケーブルUSB-Blaster
